Van an toàn áp suất cao A21H-160

Tên sản phẩm: Van an toàn áp suất cao A21H-160
Mã số sản phẩm: PT8-201
Model: A21H-160
Áp suất danh nghĩa: 16 MPa / 160 bar
Type : Van An Toàn Dàn Nạp/ High Pressure Valve
Môi chất ưu tiên : O2, N2, Ar và khí nén phù hợp; khí khác cần xác nhận tương thích
Nhiệt độ làm việc: 80 / -196°C
Nước sản xuất: China
Liên hệ đặt hàng: 0988873967

Hotline: 0988873967

Hoặc qua:

Chi tiết

Van an toàn A21H-160 cho dàn nạp khí cao áp

Dàn nạp chai oxy, nitơ, argon và các cụm đường ống cao áp cần một thiết bị bảo vệ độc lập để hạn chế áp suất vượt quá giới hạn cho phép. A21H-160 sử dụng lực lò xo để giữ đĩa van ở trạng thái đóng trong vận hành bình thường. Khi áp suất tại đầu vào đạt giá trị cài đặt, lực do áp suất thắng lực lò xo, van mở và xả lưu chất qua cửa bên để giảm áp.

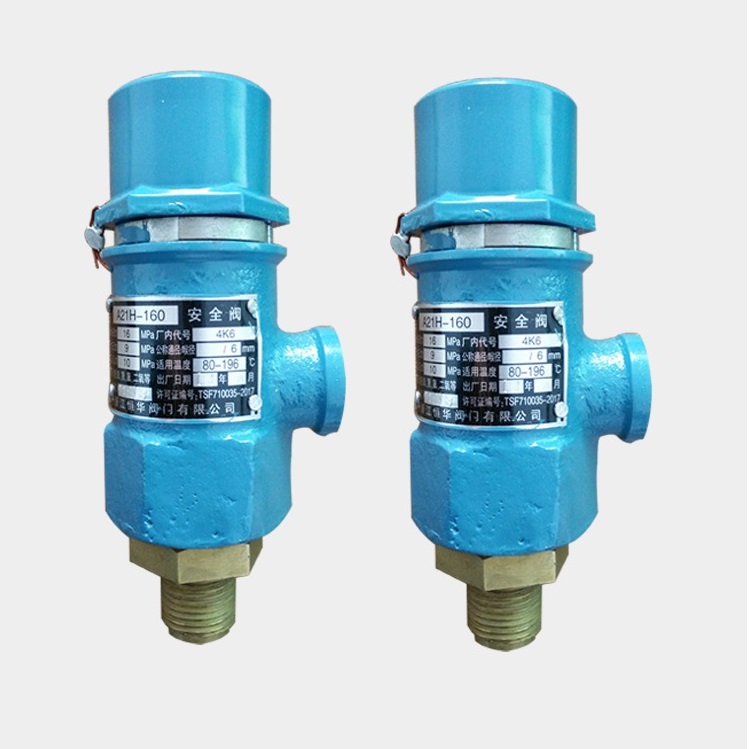

Kết cấu vi mở giúp van phù hợp với các điểm bảo vệ có lưu lượng xả đã được tính toán tương ứng. Thân van dạng góc, đầu vào ren ngoài và cửa xả bên thuận tiện bố trí trên manifold, đường ống hoặc cụm máy nén. Ảnh sản phẩm cho thấy nắp bảo vệ cùng dây niêm; không được tháo niêm hoặc tự thay đổi lực lò xo tại hiện trường.

1. GIỚI THIỆU SẢN PHẨM

Ưu điểm nổi bật

Cấp áp suất danh nghĩa 16 MPa/160 bar, phù hợp nhóm thiết bị khí cao áp khi được lựa chọn đúng.
Kết nối vào tham chiếu M24 x 2, dạng ren ngoài, dễ tích hợp trên cụm dàn nạp phù hợp.
Cơ cấu lò xo tác động trực tiếp, van vi mở và cửa xả dạng góc.
Thân kim loại sơn bảo vệ; mác vật liệu xác nhận theo nameplate và CO/CQ.
Dùng cho dàn nạp O2, N2 và Ar khi vật liệu, độ sạch, áp cài đặt và lưu lượng xả được xác nhận.
Có dây niêm bảo vệ cụm cài đặt, hỗ trợ kiểm soát việc can thiệp ngoài quy trình.

Ứng dụng đề xuất

Dàn chiết nạp chai khí oxy, nitơ và argon cao áp.
Manifold, bộ góp và đường ống khí nén cao áp có thông số tương thích.
Cửa xả sau cấp máy nén hoặc vị trí có nguy cơ bị cô lập gây tăng áp.
Thay thế van cũ sau khi đối chiếu chính xác áp cài đặt, ren, lưu lượng xả và môi chất.
Lưu ý kỹ thuật: Ký hiệu “160” của model thể hiện cấp áp suất danh nghĩa 16 MPa, không tự động là áp suất mở. Áp cài đặt phải thấp hơn hoặc bằng giới hạn cho phép của phần thiết bị được bảo vệ và phù hợp hồ sơ tính lưu lượng xả.

2.THÔNG SỐ KỸ THUẬT THAM CHIẾU

HẠNG MỤC	THÔNG SỐ
Tên sản phẩm	Van an toàn áp suất cao A21H-160
Tên tiếng Anh	A21H-160 high-pressure safety relief valve
Mã sản phẩm Phú Tài	PT8-201
Model	A21H-160
Kiểu van	Van an toàn lò xo vi mở, thân kín, cửa xả dạng góc
Ứng dụng chính	Dàn nạp và đường ống khí cao áp
Áp suất danh nghĩa	16 MPa / 160 bar
Áp suất cài đặt	Theo tem và chứng chỉ hiệu chuẩn của đúng van; không suy ra từ PN
Dải cài đặt tham khảo	Nguồn thương mại có số liệu khác nhau; cần xác nhận trực tiếp với nhà sản xuất/lô hàng
Kết nối đầu vào	Ren ngoài M24 x 2 theo nguồn sản phẩm tham chiếu
Cỡ danh nghĩa	DN15 tham chiếu; xác nhận theo bản vẽ kỹ thuật
Kết nối cửa xả	Theo bản vẽ và lô hàng; không xác định chỉ bằng hình ảnh
Vật liệu thân	Thân kim loại sơn bảo vệ; mác vật liệu theo nameplate và CO/CQ
Môi chất ưu tiên	O2, N2, Ar và khí nén phù hợp; khí khác cần xác nhận tương thích
Nhiệt độ làm việc	Theo tem/chứng chỉ; ảnh tem có ký hiệu 80 / -196°C
Làm sạch oxy	Bắt buộc khi sử dụng trong dịch vụ oxy; không nhiễm dầu mỡ/hydrocarbon
Cơ cấu bảo vệ	Nắp kín và dây niêm theo ảnh sản phẩm
Nhà sản xuất	Xác nhận theo nameplate, CO/CQ và chứng từ của đúng lô
Xuất xứ	China
Tình trạng	Liên hệ đặt hàng
Kích thước	Theo bản vẽ kỹ thuật được phê duyệt trước khi đặt hàng

Phân biệt các giá trị áp suất

KHÁI NIỆM	GIÁ TRỊ / NGUỒN	Ý NGHĨA
PN / cấp áp suất	16 MPa / 160 bar	Khả năng chịu áp danh nghĩa của dòng van
Áp làm việc hệ thống	Theo thiết kế dàn nạp	Phải thấp hơn giới hạn của thiết bị
Áp suất cài đặt	Theo tem/chứng chỉ	Giá trị van bắt đầu mở theo quy trình thử
Áp suất thử	Theo tiêu chuẩn và hồ sơ	Không dùng thay cho áp cài đặt

Hiệu chỉnh dữ liệu cũ: M24 x 2 là dữ liệu tham chiếu từ bảng đặt hàng thương mại. Cần xác nhận cả đầu vào, cửa xả và kích thước bằng bản vẽ, dưỡng ren hoặc mẫu van trước khi mua.

3.CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG

Các bộ phận chính

Thân van chịu áp và đầu nối ren: tiếp nhận áp suất từ manifold hoặc đường ống.
Đĩa van và bề mặt seat: tạo trạng thái kín khi áp suất thấp hơn điểm cài đặt.
Lò xo và cụm truyền lực: tạo lực đóng, được hiệu chỉnh theo áp yêu cầu.
Cửa xả bên: giải phóng khí khi van mở; phải được dẫn tới vị trí an toàn.
Nắp bảo vệ, dây niêm và tem: bảo vệ cấu hình cài đặt và thông tin truy xuất.

Trình tự làm việc

Ở áp suất bình thường, lực lò xo giữ đĩa van trên seat và van ở trạng thái đóng.
Khi áp suất đầu vào tăng tới giá trị cài đặt, lực mở cân bằng rồi vượt lực lò xo.
Đĩa van nâng lên trong hành trình vi mở, khí thoát qua cửa xả bên để giảm áp.
Khi áp suất hạ về vùng đóng lại, lò xo đưa đĩa van về seat và khôi phục độ kín.

A21H-160 khác van điều áp như thế nào?

VAN AN TOÀN A21H-160	VAN ĐIỀU ÁP
Thiết bị bảo vệ quá áp; bình thường đóng.	Thiết bị duy trì áp suất đầu ra trong vận hành.
Chỉ mở khi áp suất đạt điểm cài đặt.	Điều tiết liên tục theo lưu lượng sử dụng.
Không dùng để xả vận hành hoặc chỉnh áp nạp.	Không thay thế van an toàn đã được tính toán.

Không dùng sai mục đích: Van an toàn không phải van chặn, van xả tay hay van giảm áp. Để van xả thường xuyên trong quá trình nạp có thể làm hư seat, gây rò và làm
