Van an toàn DA-25A cho bồn LNG, LOX, LIN, LAR

Tên sản phẩm: Van an toàn DA-25A cho bồn LNG, LOX, LIN, LAR
Mã số sản phẩm: PT8-203
Môi chất sử dụng : CH4, N2, Ar, O2; tương ứng LNG, LIN, LAR, LOX khi đúng cấu hình
Tình trạng : Liên hệ đặt hàng
Nước sản xuất: China
Kiểu van: Van an toàn tác động trực tiếp bằng lò xo, dạng góc
Kích thước : DN25
Áp suất danh nghĩa: 4,0 MPa / 40 bar
Dải nhiệt tham chiếu: -196 đến +80°C
Xuất xứ: China
Liên hệ đặt hàng: 0988873967

Hotline: 0988873967

Hoặc qua:

Chi tiết

Van an toàn DA-25A cho bồn LNG, LOX, LIN, LAR

Trong bồn chứa khí hóa lỏng lạnh sâu, nhiệt xâm nhập làm môi chất bay hơi và có thể khiến áp suất tăng nhanh. Van an toàn DA-25A tạo đường xả tự động khi áp suất đầu vào đạt giá trị cài đặt, qua đó hỗ trợ bảo vệ bồn, đường ống và thiết bị khỏi tình trạng quá áp. Khi áp suất giảm về vùng đóng lại, lực lò xo đưa đĩa van về vị trí kín.
Dòng DA-25 của Feilun có kết cấu dạng góc, thân inox đúc và kích thước thông dòng lớn hơn DA-08. Catalogue mô tả van không có cơ cấu giật tay; áp suất được hiệu chỉnh tại nhà máy và người sử dụng không tự thay đổi. Phiên bản sử dụng cho oxy phải được làm sạch, tẩy dầu và bảo quản chống tái nhiễm theo yêu cầu dịch vụ oxy.

1.GIỚI THIỆU SẢN PHẨM

Ưu điểm nổi bật

Thiết kế chuyên dụng cho nhiệt độ lạnh sâu, dải nhiệt tham chiếu từ -196 đến +80°C.

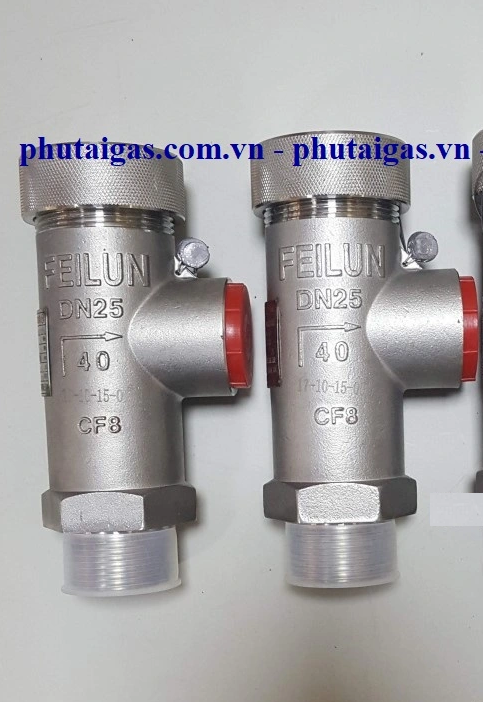

Áp suất danh nghĩa 4,0 MPa; thân ảnh sản phẩm khắc CF8, phù hợp nhóm inox đúc dùng cho thiết bị công nghiệp.
Cỡ danh nghĩa DN25, đường thông tham chiếu 20 mm, đáp ứng nhu cầu xả lớn hơn dòng van cỡ nhỏ.
Dùng cho CH4/LNG, N2/LIN, Ar/LAR và O2/LOX khi đúng cấu hình, làm sạch và chứng chỉ lô hàng.
Nhiều dải áp cài đặt theo mã DA-25, DA-25A1, A2, A3 và A4 để lựa chọn theo hồ sơ bồn.
Áp được cài tại nhà máy, không có giật tay, giúp hạn chế can thiệp ngoài kiểm soát.

Ứng dụng

Bồn chứa và cụm van LNG, oxy lỏng, nitơ lỏng, argon lỏng.
Đường ống, bộ góp và cụm thiết bị cryogenic có cỡ kết nối tương thích.
Thiết bị lạnh sâu cần van an toàn lò xo dạng góc DN25.
Thay thế van cũ sau khi đối chiếu đúng mã biến thể, áp cài đặt, ren và lưu lượng xả.

Lưu ý kỹ thuật: Ký hiệu “40” trên thân và PN 4,0 MPa là cấp áp suất danh nghĩa, không phải mặc định là áp suất mở. Áp cài đặt phải lấy theo mã đầy đủ, tem/khắc, chứng chỉ thử và MAWP của đúng bồn.

2.THÔNG SỐ KỸ THUẬT THAM CHIẾU

HẠNG MỤC	THÔNG SỐ
Tên sản phẩm	Van an toàn cryogenic DA-25A
Tên tiếng Anh	DA-25A cryogenic safety relief valve
Mã sản phẩm Phú Tài	PT8-203
Model thương mại	DA-25A; cần xác nhận hậu tố đầy đủ A1/A2/A3/A4
Kiểu van	Van an toàn tác động trực tiếp bằng lò xo, dạng góc
Cỡ danh nghĩa	DN25
Áp suất danh nghĩa	4,0 MPa / 40 bar
Áp suất cài đặt	Theo mã biến thể và chứng chỉ của đúng lô; cài tại nhà máy
Dải nhiệt tham chiếu	-196 đến +80°C
Môi chất catalogue	CH4, N2, Ar, O2; tương ứng LNG, LIN, LAR, LOX khi đúng cấu hình
Vật liệu thân	Catalogue: inox đúc ZG0Cr18Ni9; ảnh sản phẩm khắc CF8
Vật liệu lò xo	Inox 1Cr18Ni9
Vật liệu làm kín	PCTFE + MoS₂ (gia cường sợi thủy tinh theo catalogue)
Kết nối tham chiếu	M33×2 và M36×2; xác nhận chiều vào/xả theo bản vẽ lô hàng
Kích thước tham chiếu	H 140 mm; H1 82 mm; L 40,5 mm; D Ø53 mm; D0 Ø20 mm
Cơ cấu giật tay	Không có
Điều chỉnh hiện trường	Không; áp được cài tại nhà máy
Điều kiện oxy	Phải làm sạch/tẩy dầu và bảo quản chống tái nhiễm cho dịch vụ LOX
Hãng tham chiếu	Danyang Feilun Gas Valve Co., Ltd.
Xuất xứ	China
Tình trạng	Liên hệ đặt hàng
Kích thước giao hàng	Theo bản vẽ kỹ thuật và cấu hình đặt hàng được xác nhận

Dải áp cài đặt theo mã catalogue

MÃ BIẾN THỂ	DẢI ÁP CÀI ĐẶT	QUY ĐỔI THAM KHẢO
DA-25	0,40–0,94 MPa	4,0–9,4 bar
DA-25A1	0,95–2,10 MPa	9,5–21,0 bar
DA-25A2	2,11–2,59 MPa	21,1–25,9 bar
DA-25A3	2,80–3,50 MPa	28,0–35,0 bar
DA-25A4	0,20–0,33 MPa	2,0–3,3 bar

Phạm vi xác minh: Tên gọi DA-25A chưa đủ để chốt áp mở. Trước khi báo giá hoặc lắp thay, cần đối chiếu mã A1/A2/A3/A4, áp cài đặt khắc trên van, chứng chỉ thử, MAWP và lưu lượng xả yêu cầu của bồn.

3.CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG

Các bộ phận chính

Thân van inox đúc và đầu nối ren: nhận áp suất từ bồn hoặc đường ống.
Đĩa/nút van và bề mặt seat: tạo trạng thái kín khi áp suất thấp hơn điểm cài đặt.
Lò xo và cụm truyền lực: tạo lực đóng, được hiệu chỉnh và niêm chỉnh tại nhà máy.
Đường xả bên hông: giải phóng lưu chất khi van mở; phải dẫn tới vị trí an toàn.
Nắp khía và cơ cấu bảo vệ: che cụm lò xo; không dùng như núm điều chỉnh vận hành.

Trình tự làm việc

Ở điều kiện bình thường, lực lò xo giữ đĩa van trên seat và duy trì trạng thái đóng.
Khi áp suất đầu vào đạt điểm cài đặt, lực do áp suất thắng lực lò xo và van bắt đầu mở.
Lưu chất thoát qua cửa xả bên, giúp hạn chế áp suất trong thiết bị tiếp tục tăng.
Khi áp suất giảm về vùng đóng lại, lò xo đưa đĩa van về seat và khôi phục độ kín.

Van an toàn khác van điều áp và van chặn

VAN AN TOÀN DA-25A	VAN ĐIỀU ÁP / VAN CHẶN
Bảo vệ quá áp; bình thường đóng.	Điều tiết áp suất hoặc cô lập dòng trong vận hành.
Chỉ mở khi đạt áp cài đặt.	Làm việc thường xuyên theo thao tác hoặc nhu cầu lưu lượng.
Không dùng để xả vận hành hằng ngày.	Không thay thế chức năng bảo vệ quá áp đã tính toán.

Không dùng sai mục đích: DA-25A là lớp bảo vệ quá áp, không phải van giảm áp, van xả vận hành hoặc van chặn. Cho van xả thường xuyên có thể làm hư bề mặt kín, giảm độ kín và thay đổi đặc tính làm việc.
