Van giảm áp LPG Cavagna 942HP-33 - cấp 1 lưu lượng đến 250 kg/h

• Van giảm áp LPG Cavagna 942HP-33 là bộ điều áp áp suất cao, tác động trực tiếp, chuyên dùng ở cấp giảm áp thứ nhất của hệ thống propane/LPG công nghiệp. Thiết bị nhận áp suất từ bồn LPG, cụm hóa hơi hoặc đường cấp cao áp, sau đó giảm xuống dải trung gian 0,5–3 bar để cấp ổn định cho van điều áp cấp 2 hoặc một tải công nghiệp đã được thiết kế phù hợp.
• Với lưu lượng tối đa 250 kg LPG/h, P1 từ P2 + 0,5 bar đến 16 bar và hai đầu ren trong 1 inch, 942HP-33 phù hợp cho trạm LPG và hệ thống gas trung tâm lưu lượng lớn. Tay chỉnh chữ T cho phép hiệu chỉnh P2 trong phạm vi quy định.

1.Giới thiệu sản phẩm

Ưu điểm nổi bật

• Công suất lớn: Lưu lượng đến 250 kg/h đáp ứng nhiều trạm LPG và cụm gia nhiệt công nghiệp.
• Điều chỉnh linh hoạt: P2 cài đặt trong dải 0,5–3 bar bằng tay chỉnh chữ T, phù hợp nhiều mức áp trung gian.
• Thiết kế cấp 1: Giảm áp từ bồn/nguồn LPG xuống áp suất trung gian trước khi qua van cấp 2.
• Cổng lấy áp: Dòng 94HP có cổng bên 1/4 inch để lắp đồng hồ đầu ra theo cấu hình; cần xác nhận trên thiết bị thực tế.

Ứng dụng tiêu biểu

• Van điều áp cấp 1 của trạm bồn LPG và cụm hóa hơi công nghiệp.
• Đường cấp propane cho lò hơi, lò sấy, đầu đốt, máy gia nhiệt và các nhà máy công nghiệp.
• Skid điều áp yêu cầu áp suất trung gian 0,5–3 bar trước van cấp 2.

2. Thông số kỹ thuật đã chuẩn hóa

CÁCH HIỂU ĐÚNG ÁP SUẤT ĐẦU VÀO

• Catalogue thể hiện P1 = P2 + 0,5 bar đến 16 bar. Ví dụ khi cài P2 = 3 bar, P1 tối thiểu theo điều kiện này phải khoảng 3,5 bar; nếu P1 chỉ 0,5 bar thì không thể duy trì P2 = 3 bar.

HIỆU CHỈNH CHUẨN REN

• Không nên công bố chắc chắn NPT chỉ dựa vào mô tả bán hàng. Ren NPT và Rp đều là ren ống nhưng khác hình học làm kín. Trước khi giao hàng hoặc lắp đặt phải kiểm tra tem, part number, bản vẽ, dưỡng ren và phụ kiện đi kèm.

3. Cấu tạo, nguyên lý và phạm vi sử dụng

Nguyên lý làm việc

• Tay chỉnh nén lò xo điều khiển để tạo lực đặt lên màng. Khi áp suất đầu ra thấp hơn giá trị cài đặt, cơ cấu van mở để tăng lưu lượng LPG. Khi P2 tăng, lực phản hồi lên màng thắng dần lực lò xo và làm van đóng bớt. Trạng thái cân bằng này giúp duy trì áp suất trung gian cho van cấp 2 hoặc tải phía sau.

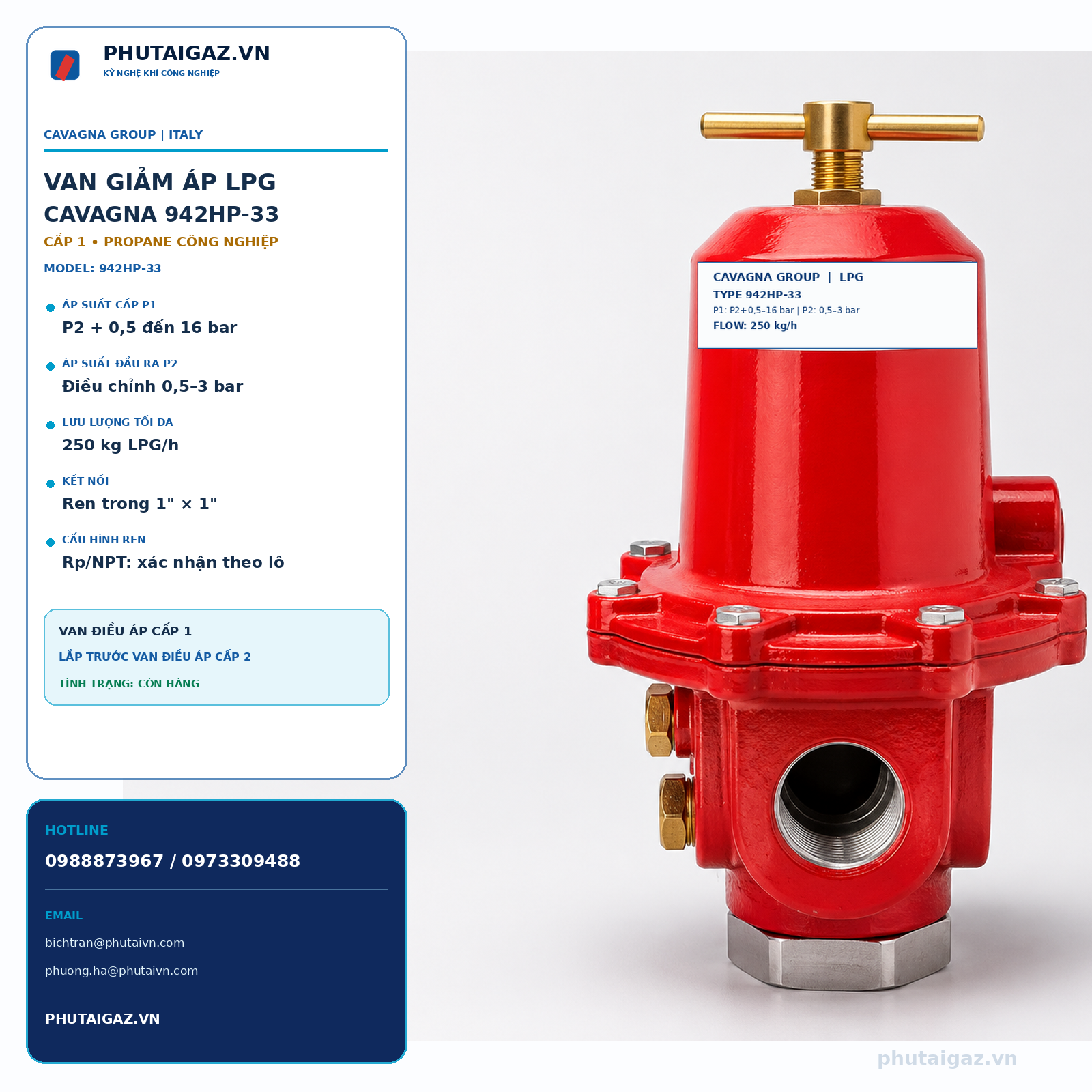

• Các bộ phận chính nhìn thấy trên thiết bị
• Tay chỉnh chữ T bằng kim loại ở phía trên.
• Nắp lò xo màu đỏ và cụm màng tròn ghép bằng nhiều bulông.
• Thân van có đầu vào, đầu ra và mũi tên chỉ chiều dòng chảy.
• Cổng lấy áp/điểm lắp đồng hồ tùy cấu hình.
• Cổng vent của buồng màng, cần hướng đến vị trí an toàn và tránh nước xâm nhập.

LƯU Ý AN TOÀN QUAN TRỌNG

• Van điều áp không thay thế thiết bị bảo vệ quá áp, van ngắt khẩn cấp, van an toàn, cảm biến rò rỉ hoặc hệ ESD. Kỹ sư thiết kế phải lựa chọn bảo vệ độc lập phù hợp với áp suất cho phép của tuyến ống và thiết bị phía sau.

4. Hướng dẫn lựa chọn, lắp đặt và an toàn LPG

• Dữ liệu cần xác nhận trước khi đặt hàng
• Part number đầy đủ, ảnh tem, xuất xứ và bộ chứng từ CO/CQ của lô hàng.
• Môi chất propane/LPG, trạng thái hơi hoặc lỏng và nhiệt độ vận hành.
• P1 nhỏ nhất/lớn nhất, P2 yêu cầu và dung sai tại chế độ không tải - có tải.
• Lưu lượng nhỏ nhất, bình thường và lớn nhất theo kg/h.
• Chuẩn ren Rp hay NPT, hướng dòng, kích thước phụ kiện và cổng đồng hồ.
• Yêu cầu lọc gas, van chặn, bảo vệ quá áp, vent, báo rò và dừng khẩn cấp.

Trình tự lắp đặt đề xuất

• Đối chiếu thiết bị: Kiểm tra model, tem, P1/P2, lưu lượng, chuẩn ren và mũi tên chiều dòng.
• Cô lập nguồn LPG: Khóa van, xả áp về vị trí an toàn và áp dụng giấy phép công việc theo quy trình cơ sở.
• Làm sạch đường ống: Loại bỏ bụi, rỉ, phoi và cặn hàn; lắp lọc gas phù hợp trước van.
• Lắp đúng chuẩn ren: Dùng phụ kiện Rp hoặc NPT đúng cấu hình; vật liệu làm kín phải tương thích LPG và không lọt vào van.
• Bố trí vent: Giữ cổng vent thông thoáng, hướng xuống hoặc dẫn đến vị trí an toàn theo tài liệu hãng.
• Cấp áp từ từ: Mở van đầu nguồn chậm, kiểm tra rò rỉ bằng dung dịch hoặc thiết bị chuyên dụng; không dùng lửa.
• Cài đặt P2: Điều chỉnh khi có lưu lượng, kiểm tra áp tĩnh/động và khóa cơ cấu chỉnh sau nghiệm thu.
• Lập hồ sơ: Ghi part number, P1/P2, kết quả thử kín, thiết bị bảo vệ và lịch kiểm tra định kỳ.

Cảnh báo an toàn

• LPG rất dễ cháy và nặng hơn không khí; khu vực lắp phải thông gió, kiểm soát nguồn lửa và đáp ứng yêu cầu PCCC.
• Không vận hành vượt P1 16 bar, P2 3 bar hoặc lưu lượng đã được tính chọn.
• Chỉ người có chuyên môn mới được hiệu chỉnh, tháo lắp, bảo dưỡng hoặc thay lò xo, màng và seat.
• Không bịt cổng vent hoặc đặt vent gần cửa hút gió, hố rãnh, nguồn nhiệt, nguồn phát lửa. Khi áp suất không ổn định, có rò rỉ hoặc đóng băng bất thường, phải cô lập thiết bị và kiểm tra.
